DS1302 RTC සඳහා සවිස්තරාත්මක මාර්ගෝපදේශ
2024-11-09 5492

DS1302 චිපය බාධාවකින් තොරව තථ්ය කාලීන ඔරලෝසු / දින දර්ශන පද්ධතියක් සහ ස්ථිතික RAMB බයිට් 31 ක්, කාලසටහනේ අබිරහස් 31 ක්.සරල කරන ලද අනුක්රමික අතුරුමුහුණතක් භාවිතා කිරීමෙන් ක්ෂුද්ර පරිහරණයන් සමඟ effectively ලදායී ලෙස සන්නිවේදනය කිරීමට එය මාධ්යයක් සපයයි.මෙම ලේඛනය චිපයේ ගෘහ නිර්මාණ ශිල්පයට ගැඹුරින් ගමන් කරන අතර, සංකීර්ණ ක්රියා සහ ඉලෙක්ට්රෝනවල ඉලෙක්ට්රෝන නර්තනය අනාවරණය කර ගනී.තාක්ෂණික නිර්මාණයේ අලංකාරයෙන් කුතුහලය දනවන ලද ඒවායේ කුතුහලය එය අවදි කරයි.

නාමාවලිය

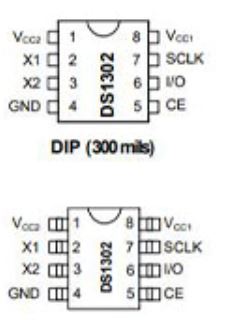

DS1302 PIN සම්බන්ධතා දළ විශ්ලේෂණය

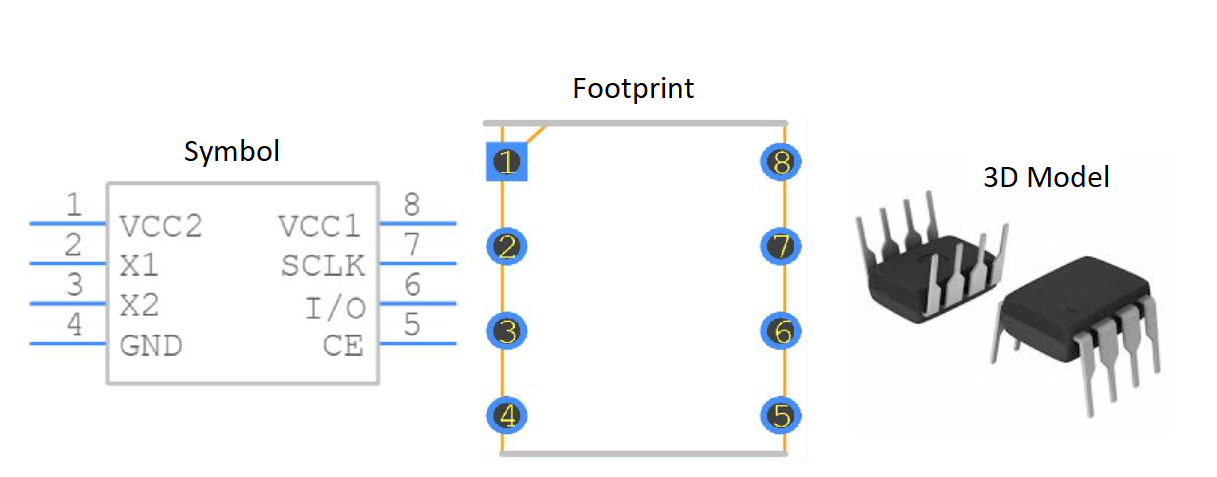

DS1302 හි CAD ආකෘතිය

DS1302 හි දළ විශ්ලේෂණය

ඒ Ds1302 ස්ථිතික RAM 4 ක් සහිත තථ්ය කාලීන ඔරලෝසුවක් / දින දර්ශනයක් ඒකාබද්ධ කරන්න, අඩු බලශක්ති අවස්ථා වලට ගැලපෙන පරිදි.එය තත්පර, මිනිත්තු, පැය, දින, දින සහ අවුරුදු සඳහා තත්පර කිහිපයක්, මිනිත්තු, පැය, දින, දින සහ අවුරුදු සඳහා එය ඉතා සූක්ෂම කාලසටහන තොරතුරු සපයයි.ඩිජිටල් කාල සංදර්ශක සම්මතයන්ගේ පරිශීලක මනාපයන් සපුරාලීම සඳහා මෙම පද්ධතිය පැය 24 සහ පැය 12 ක කාලයක් ආකෘතීන් සඳහා ඉඩ සලසයි.එහි අනුක්රමික සන්නිවේදන අතුරුමුහුණත විවිධ මයික්රොප්රොසෙසර් සමඟ සම්බන්ධතාවය ලිහිල් කරයි, පද්ධති නිර්මාණයේ අනුවර්තනය වීමේ හැකියාව ලබා ගැනීම.

DS1302 හි විශේෂාංග

ඒකාබද්ධ කාල පරිච්ඡේදය සහ දත්ත හැසිරවීම

ඩීඑස්1302 සියළුම මෙහෙයුම් සඳහා කාලය තුළ කාලය තුළ කල් ඉකුත් වූ කාර්යයන් සඳහා හොඳින් වටකුරු විකල්පයක් බව ඔප්පු කරයි.කාලසටහන කාර්යක්ෂමව කම්බි තුනක කුරිකි තුර්කියක් හරහා කාර්යක්ෂමව ක්රියාත්මක කරන අතර එය මයික්රොකොන්ට්ට්රෝලර් සමඟ සුමට සන්නිවේදනයක් සක්රීය කරයි.මෙම සැකසුම තනි බයිට් සහ පුපුරා යාමේ මාදිලිය, සංකීර්ණ පද්ධති වලට නම්යශීලී බවක් ඇති විවිධාකාර දත්ත හුවමාරු ක්රම වලට පහසුකම් සපයයි.

කාර්යක්ෂම බලශක්ති භාවිතය

DS1302 හි කැපී පෙනෙන ලක්ෂණයක් වන්නේ එහි දූරදර්ශී බලශක්ති භාවිතය, වෝල්ටීයතා පරාසයක 2.0v සිට 5.5V දක්වා වේ.2.0V හි ක්රියාත්මක වන විට, එය බැටරි බලයෙන් ක්රියාත්මක වන ගැජට් වැනි අඩු බලශක්ති යෙදුම් සඳහා හොඳින් ගැලපෙන තේරීමක් ලෙස ඉදිරිපත් කරමින් 300na පමණි.මෙම බලශක්ති කාර්යක්ෂමතාවයේ මට්ටමේ බලශක්ති කාර්යක්ෂමතාව නිසා බැටරි වෙනස්කම්වල සංඛ්යාතය කප්පාදු කිරීම, උපකරණවල ජීවීන් දීර් தலை.

අභ්යවකාශ-ආර්ථික නිර්මාණය

DS302 හි සංයුක්ත 8-පින්-පින් ඩිප් සහ පැකේජ, එය අවම ඉඩක් ලබා ගනී, සෑම අවකාශයක්ම මිල කළ නොහැකි උපාංගවල ආකර්ශනීය ගති ලක්ෂණයක්.පාරිභෝගික ඉලෙක්ට්රොනික උපකරණවල සිට කාර්මික යන්ත්ර දක්වා විවිධ අංශ හරහා එහි රැකියාවෙහි සාධකය වන සාධකය පැහැදිලි වේ.තවද, එහි කුඩා පැකේජය මගින් චිපය තුළ ඇති චිප් සංස්ථාගත කිරීම සමනය වන අතර, පැරණි පද්ධති කරදරයකින් තොරව පැරණි පද්ධති වැඩිදියුණු කිරීමට අපට එය සරල කරයි.

පුළුල් මෙහෙයුම් උෂ්ණත්ව පරාසය

කාර්මික උෂ්ණත්ව පරාසය තුළ විශ්වසනීයව ක්රියාත්මක වීමේ DS1302 හි හැකියාව සිය අදාළතාව ව්යාප්ත කරයි.මෙම ලක්ෂණය මඟින් එළිමහන් සැකසුම් සහ මෝටර් රථ යෙදුම් වැනි අධික උෂ්ණත්වවලදී ක්රමයෙන් ක්රියා කළ යුතු උපාංග සඳහා විශ්වාස කළ හැකි තේරීමක් කරයි.ශක්තිමත් උෂ්ණත්වය ඉවසීම තම නොසැලෙන විශ්වසනීයත්වයට සාක්ෂියක් ලෙස පැවතුනි, මෙහෙවර සිදුවීම් කෙරෙහි දැඩි සැලකිල්ලක් දැක්විය හැකිය.

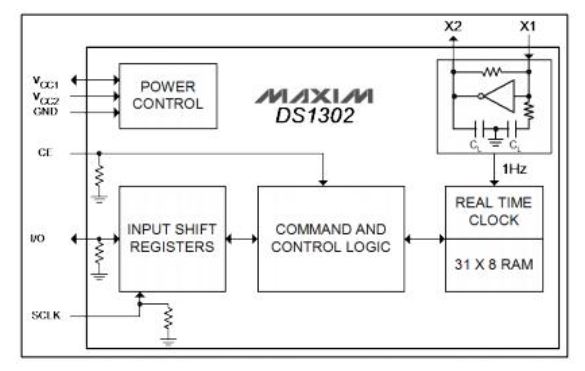

DS1302 ක්රියාකාරී වාරණ රූප සටහන

තාක්ෂණික පිරිවිතර

උපරිම ඒකාබද්ධ කිරීම DS1302 + සඳහා පිරිවිතර පුළුල් පරාසයක් සපයයි, එහි හැකියාවන් ග්රහණය කර ගැනීම සහ එය විවිධ යෙදුම් වලට බාධාවකින් තොරව ඒකාබද්ධ කිරීම.ඒ Ds1302 + නිරවද්ය කාල ක්රියාකාරිත්වයේ දී විශිෂ්ටයි, සූක්ෂම කාල පරිච්ඡේදය හා කාර්යක්ෂම දත්ත කළමනාකරණය පවත්වා ගැනීම පිළිබඳ පද්ධති උනන්දුවක් දක්වන පද්ධති සඳහා අංගයකි.පහත වගුවේ දැක්වෙන්නේ මැක්සිම්වරුන්ගේ තාක්ෂණික පිරිවිතරයන්, ගුණාංග, පරාමිතීන් ඒකාබද්ධ DS1302 + ය.

DS1302 මෙහෙයුම් පරිපථය

DS1302 තත්ය කාලීන ඔරලෝසු මොඩියුලය මැන් මුඳුන්ගේ අනුක්රමික සන්නිවේදන අතුරුමුහුණතක් හරහා සම්බන්ධකම් සමඟ සම්බන්ධ වේ: චිප් සක්රීය (ක්රි), ආදානය / ප්රතිදානය (I / O) සහ අනුක්රමික ඔරලෝසුව (SQUK).මෙම විධිමත් රැහැන් රාමුව එහි සරල බව සහ විශ්වසනීයත්වය අගය කරනු ලැබේ, මෝස්තරයේ අලංකාරය සඳහා ඇති ආශාව පිළිබිඹු කරයි.ඔරලෝසුවට / RAM වෙත දත්ත හුවමාරුව වරකට හෝ බයිට් 31 ක් දක්වා එක් බයිට් එකක් හෝ පුපුරා යාමක් සිදු කළ හැකිය.නිර්මාණය මඟින් ඉතා අඩු බලයක්, දත්ත රඳවා ගැනීම සහ ඔරලෝසු තොරතුරු 1 μw ප්රමාණයෙන් රඳවා තබා ගත හැකිය.සාමාන්ය මෙහෙයුම් පරිපථය පහත දැක්වේ.
